HMHF系列組合型是一種以組件型為核心，易于操作的組合化產品。內置用于直接支撐(主軸承)外部負載的精密、具有高剛性的交叉滾子軸承。

產品特點

大口徑中空孔 · 扁平形狀

緊湊簡潔的設計

高轉矩容量

高剛性

無齒隙

優良的定位精度和旋轉精度

輸入輸出同軸

HMHF系列結構

●HMHF-UH/UJ 系列

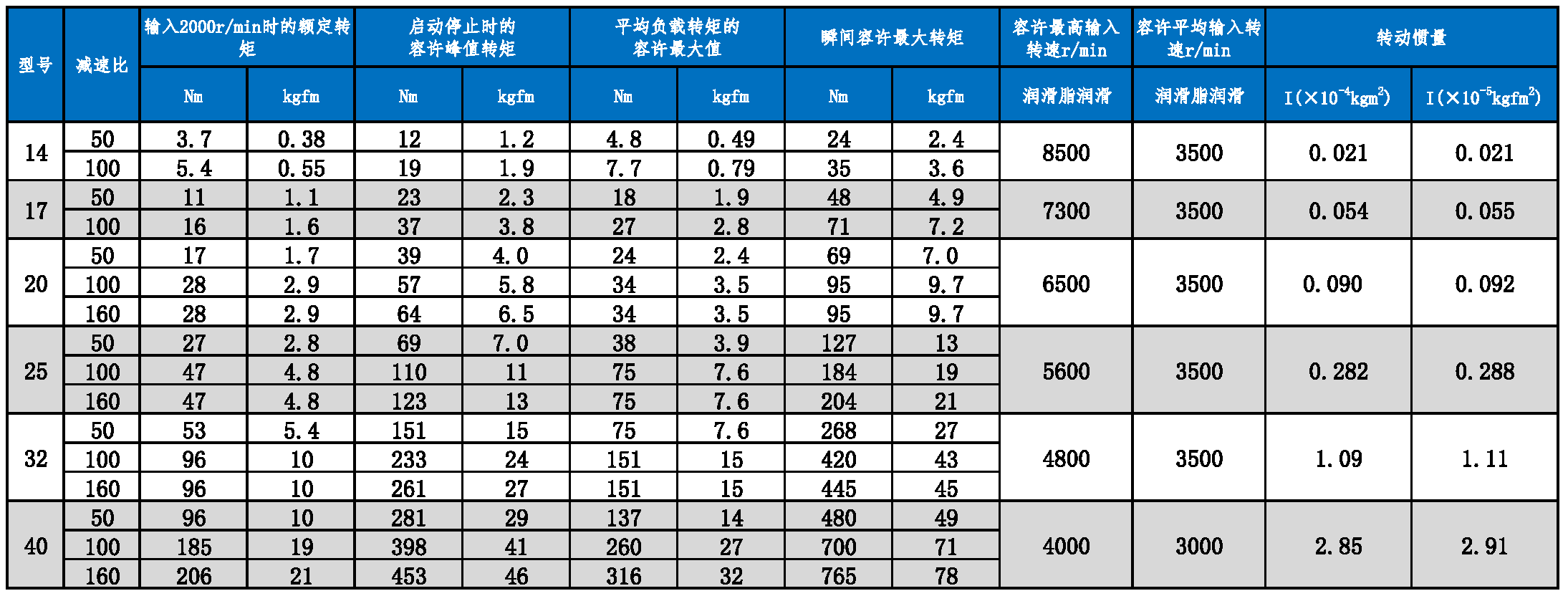

●HMHF-SH 系列

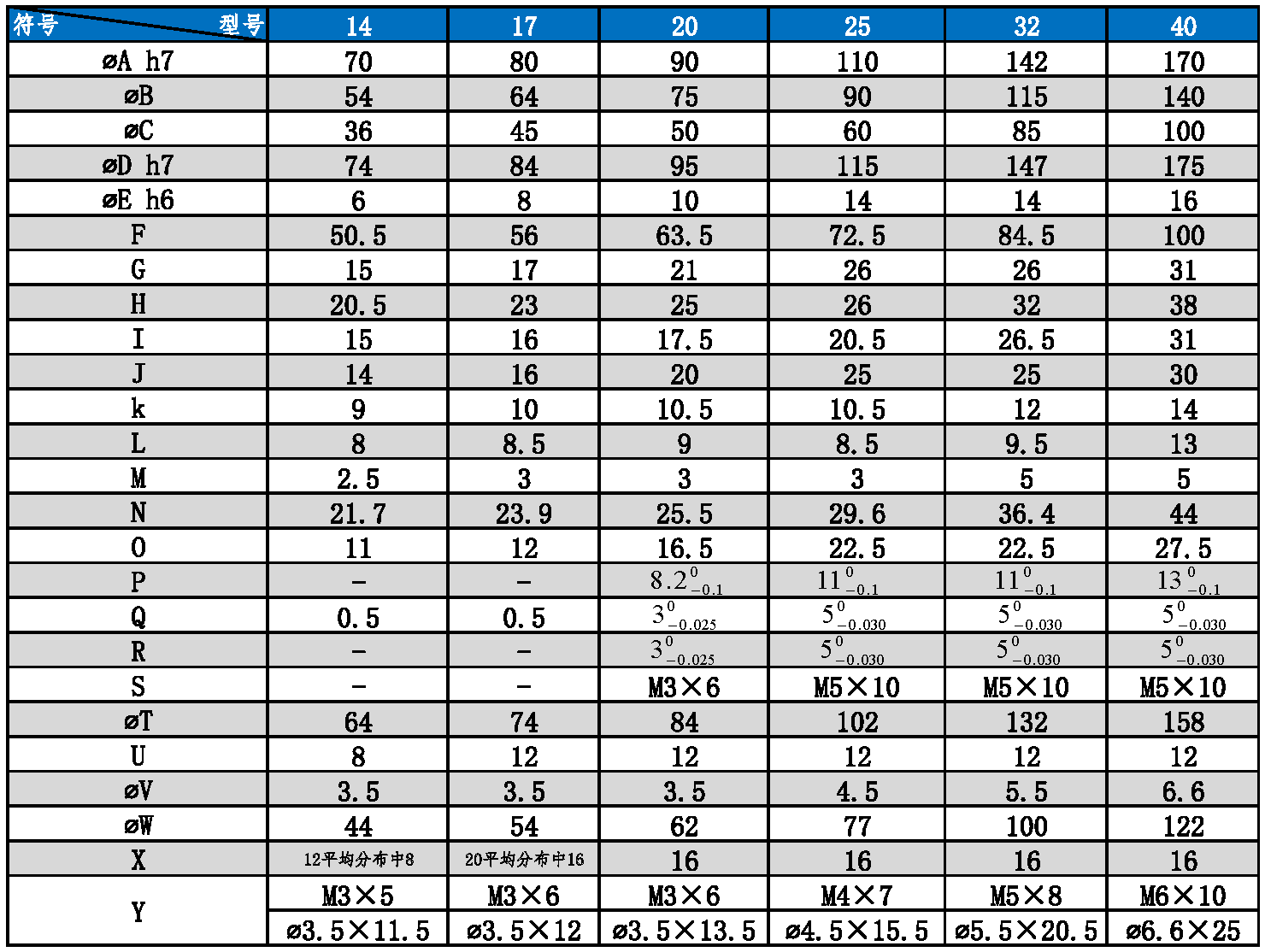

中空型UH外形圖

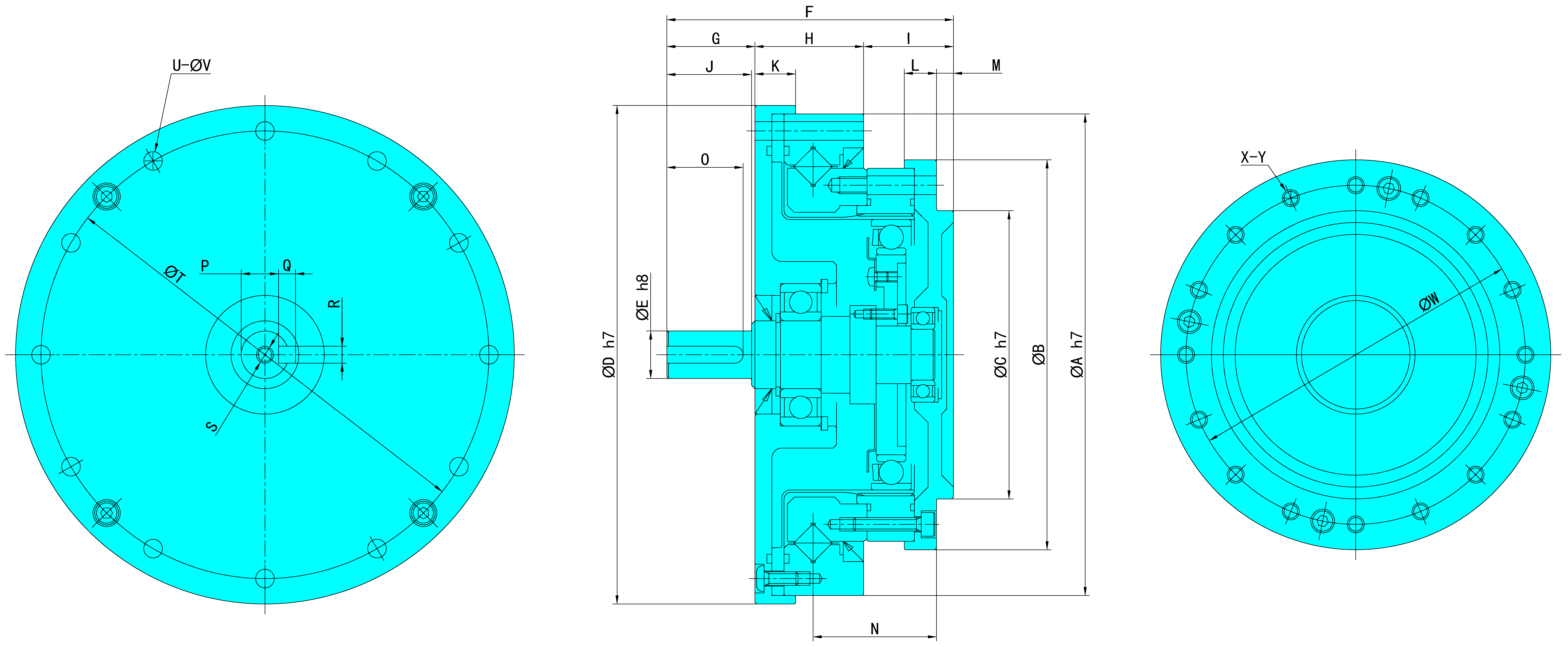

軸輸入型UJ外形圖

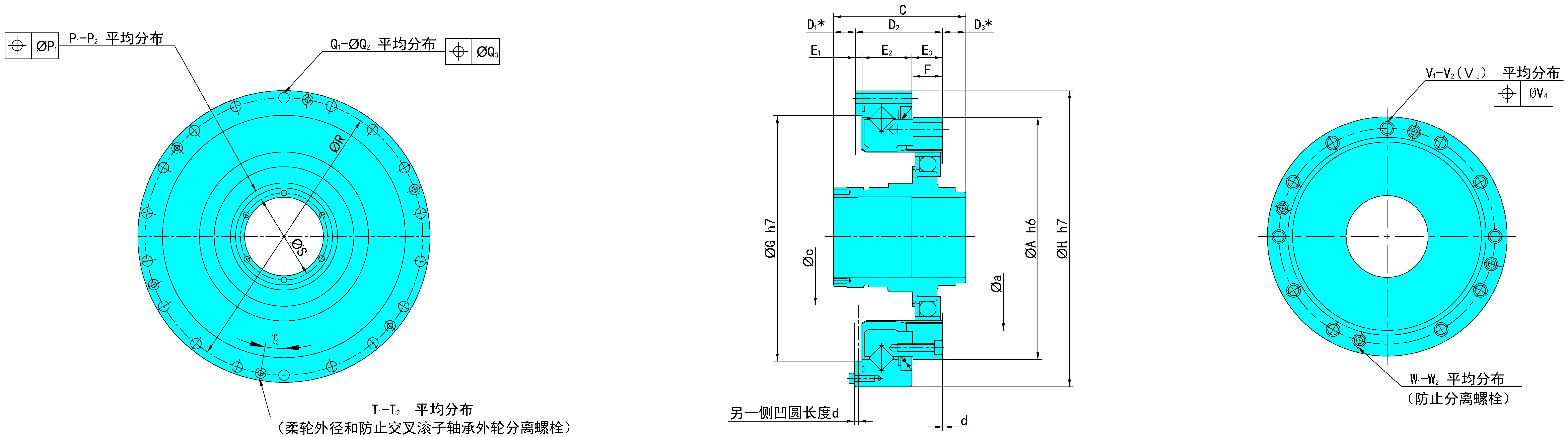

? ? 簡易組合型SH外形圖

注：由于柔輪會發生彈性型變，為防止其與殼體接觸，請使用大于a.b.c、小于D的內壁尺寸。

帶*符號的D1.D3的尺寸是指構成HM Drive的三個部件，(波發生器、柔輪、剛輪)軸向的連接位置以及容許公差。尺寸會對性能、強度造成影響，因此請嚴格遵守。

由于零部件的制造方法(鑄造、機械加工)不同，公差也存在差異。關于沒有注明公差的尺寸，如需了解公差范圍，請咨詢本公司或授權代理商。

型號14~40的剛輪上沒有使用密封用的O型環槽(符號：f)，因此在設計、安裝時請嚴格采取油封措施。
