系列組合型能夠滿足高機能化、高速化、高負載容量、高 密度化、細微化等加速技術革新的需求，實現豐富的產品 陣容，使客戶能夠根據自己的情況選擇最佳機型。 HMCF/HMCD系列組合型是一種以組件型為核心，易于操作的 組合化產品。內置用于直接支撐(主軸承)外部負載的精密 、具有高剛性的交叉滾子軸承。

產品特點

緊湊簡潔的設計

高轉矩容量

高剛性

無齒隙?

優良的定位精度和旋轉精度?

輸入輸出同軸

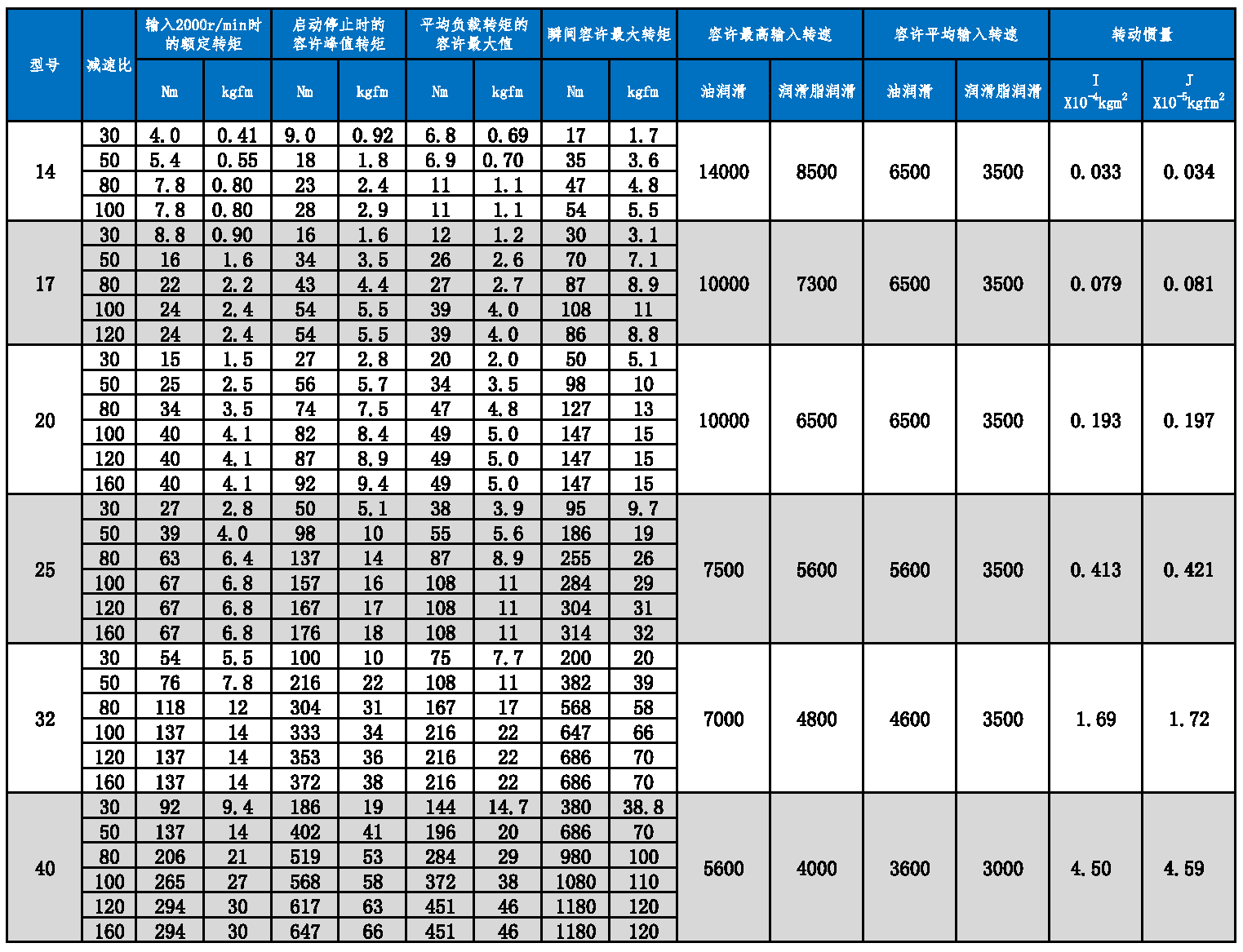

●HMCF系列

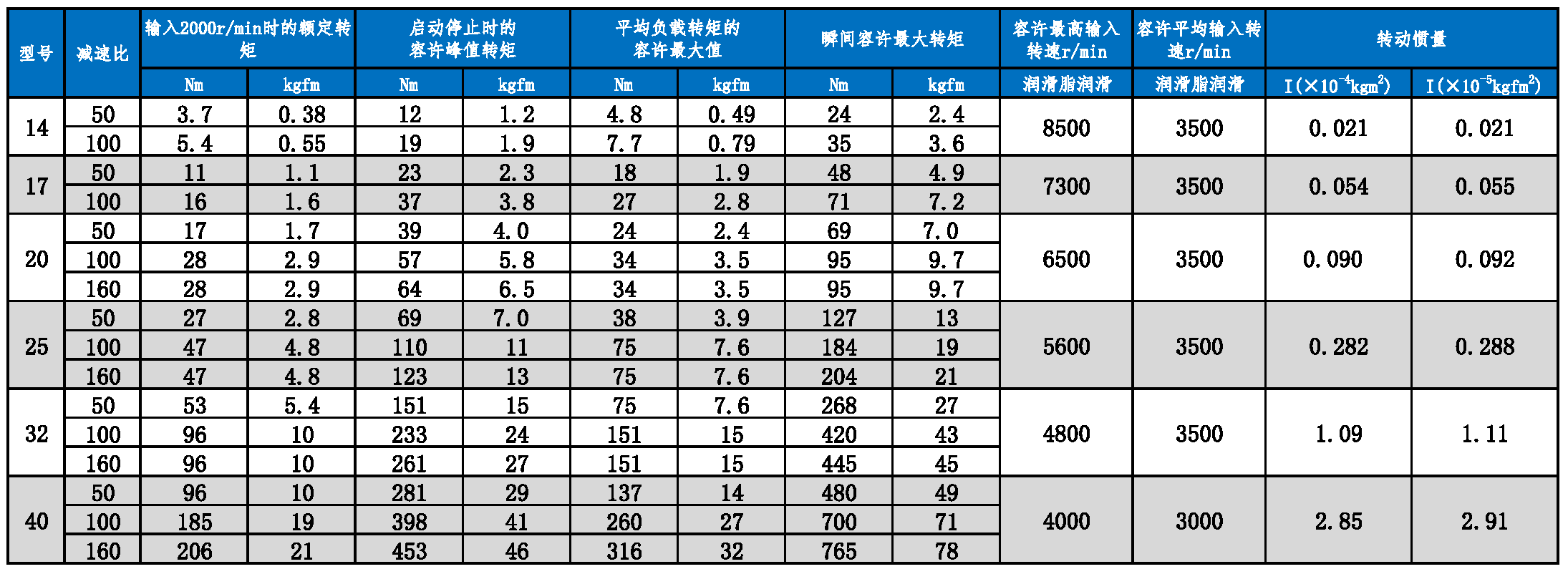

●HMCD系列

注：轉動慣量? I = ? GD2

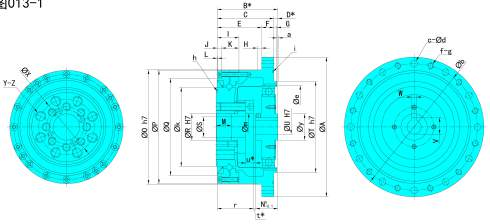

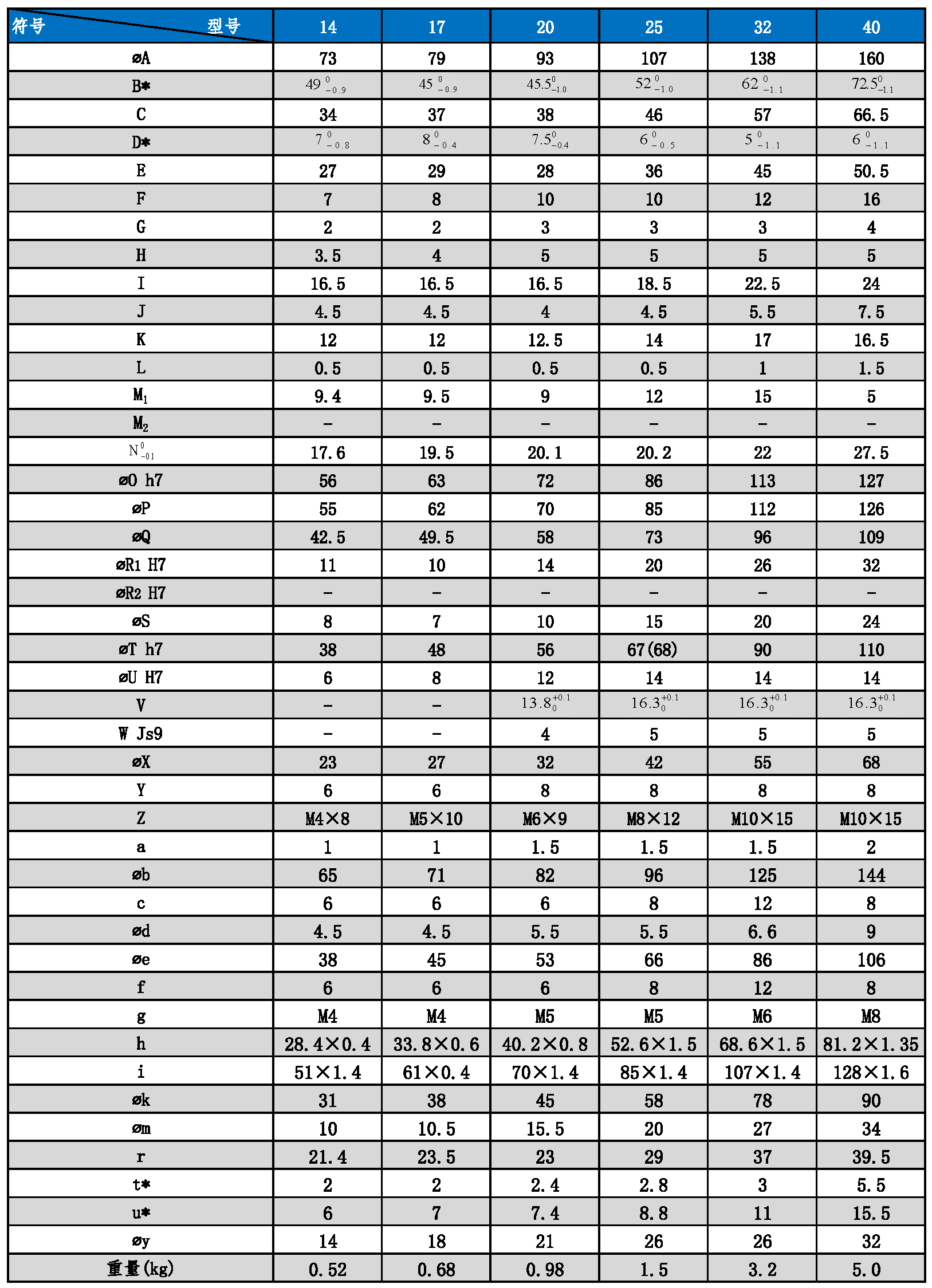

HMCF尺寸圖

注： 請注意螺栓嚙合長度應保持在內螺紋深度以內。特別是如果超出符號Z的尺寸將會引起柔輪破損。

?? S部位是通往產品內部的通孔形狀

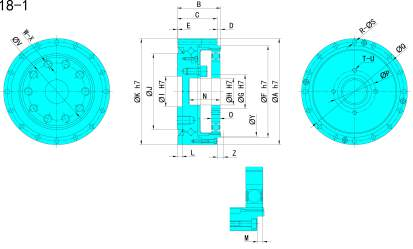

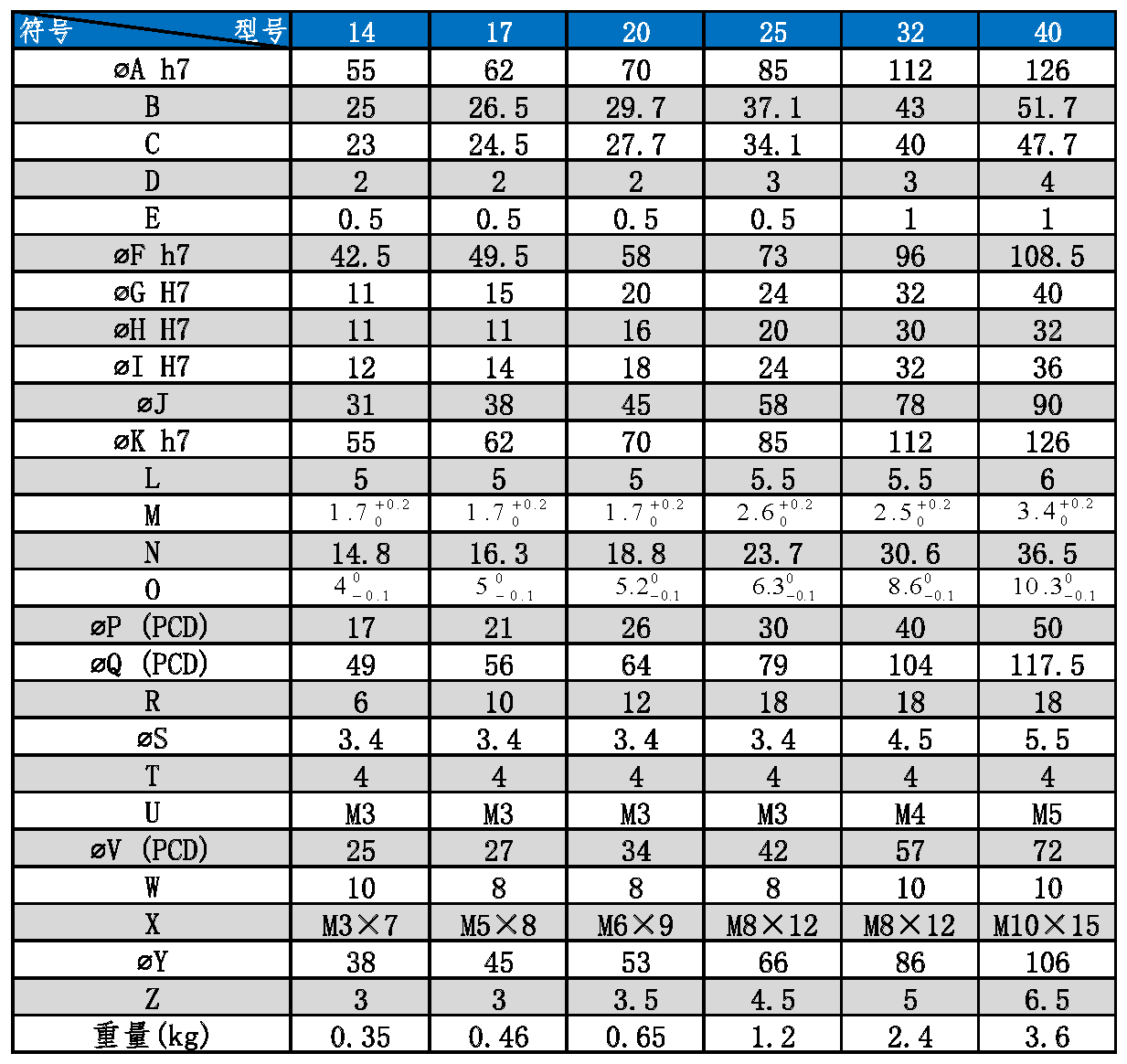

HMCD尺寸圖

注：( )內的尺寸是減速比30時的數值。

○帶*符號的B、D、t、u的尺寸是指構成HM Drive的三個部件(波發生器、柔輪、剛輪)軸向的連接位置以及容許公差。尺寸會對性能、強度造成影響，因此請嚴格遵守。

○由于零部件的制造方法(鑄造、機械加工)不同，公差也存在差異。關于沒有注明公差的尺寸，如需了解公差范圍，請咨詢本公司或授權代理商。
